Produktbeschreibung

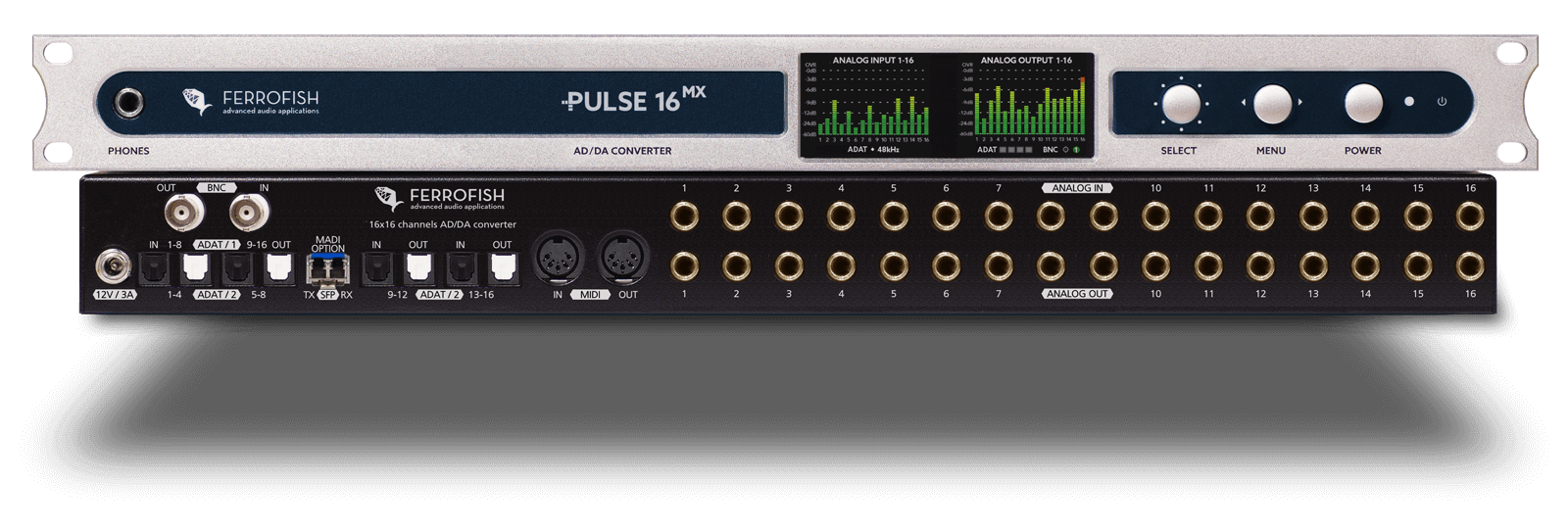

16-Kanale AD/DA, MADI & ADAT Konverter

Die Pulse16 MX setzt Ferrofish seine Tradition hoch qualitativer aber trotzdem kostengünstiger AD/DA Wandler mit MADI Schnittstelle fort.

Die Pulse16 MX bietet wie schon die Pulse16, 16 voll symmetrische analoge Ein- und Ausgänge und verarbeitet Pegel von bis zu +20dBu in professioneller Studioqualität. Als digitale Schnittstelle steht ein optischer MADI Port per SFP Modul, sowie vier ADAT I/O Ports zur Verfügung. Dadurch können auch bei 192 kHz noch alle 16x16 analogen Kanäle genutzt werden (MADI). Durch die wechselbaren SFP Module, kann jederzeit und ohne großen Aufwand zwischen Single- und Multimode-MADI Übertragung gewählt werden.

Über den Kopfhörer Ausgang an der Front lässt sich jedes beliebige Mono- oder Stereo-Signal der Pulse16 MX abhören. Dabei erlauben die beiden TFT-Displays stets eine genaue Kontrolle der Signale durch eine übersichtliche Darstellung aller 32 Pegel.

Features:

24 Bit / 192 kHz Cirrus Logic Wandler
alle I/Os (32 analoge Kanäle) per MADI bei 192 kHz nutzbar
optischer MADI I/O (SFP Modul)
Singel- oder Multimode-Betrieb per SFP Modul
Input Gain aller analogen Kanäle in 1dB Schritten schaltbar (-8dBu bis +20dBu)
Output Level aller analogen Kanäle in 1dB Schritten schaltbar (-8dBu bis +20dBu)
Kopfhörer Ausgang zur Kontrolle der Audiosignale
TFT Screens erlauben die komplette Übersicht aller Pegel und Einstellungen am Gerät
Schaltung zur aktiven Jitterreduktion
Lüfterlos

MADI Schnittstelle
Die Pulse16 DX besitzt eine modulare MADI Schnittstelle: Der MADI SFP Slot ist mit einem optischen LC Multimode Modul bestückt, das bei Bedarf beispielsweise durch ein Singlemode Modul ersetzt werden kann. Neben der 64 x 64 Audio Kanäle wird auch ein MIDI Signal eingebettet, was zur Gerätesteuerung oder zum Weiterleiten auf die MIDI Schnittstellen genutzt werden kann.

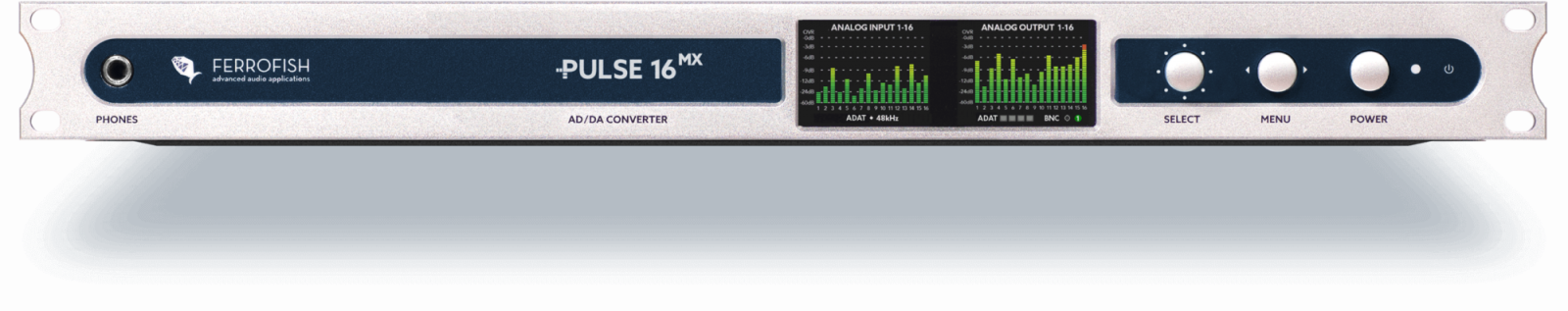

Doppel TFT Anzeige
Behalten Sie jederzeit die Übersicht über alle 32 analogen Kanäle mithilfe der beiden TFT Screens. Der Status und alle Funktionen werden klar und intuitiv dargestellt, so daß ein Blick ins Handbuch obsolet wird. Vorbei die Zeit blinkender LED‘s und unverständlicher Bedienung.

Interne Routing Matrix
Alle 112 x 112 analogen und digitalen Kanäle der Pulse16 MX werden in der Routing Matrix in Blöcken zu 8 zusammengeführt. Zur einfachen Kontrolle kann über den Kopfhörer ein beliebiger Kanal, mono oder stereo, abgehört werden.

MADI I/O (AES10)
PULSE 16 MX (Multimode included)
PULSe 16 optional via SFP
SFP port for MADI optical Multimode or Singlemode SFP module

64 channels @32kHz, 44.1kHz, 48kHz
32 channels @64kHz, 88.2kHz, 96kHz
16 channels @128kHz, 176.4kHz, 192kHz
Support of MIDI over MADI.
Latency: 2 samples

Analog Inputs (AD)
2 x CS5368 (Cirrus Logic)
16 x TRS ¼” (6.3mm), female

Analog switches: +20dBu, +13dBu, +4dBu
Digital gain: +20dBu … -8dBu, 1dB steps

Latency

@48kHz: 12/fs, 0.25ms
@96kHz: 9/fs, 0.09ms
@192kHz: 5/fs, 0.03ms

OpAmps

RC4580

Level indicator

TFT screen, 28 levels

Analog Outputs (DA)

2 x CS4385 (Cirrus Logic)
16 x TRS ¼” (6.3mm), female
Digital gain: +20dBu … -8 dBu, 1dB steps

Latency

@48kHz: 7.8/fs, 0.16ms
@96kHz: 5.4/fs, 0.06ms
@192kHz: 6.6/fs, 0.03ms

OpAmps

RC4580

Headphones Out

1 x ¼” (6.3mm) TRS jack, stereo.
Selectable mono or stereo source.
Digitally controlled volume level.

ADAT I/O

4+4 optical ports (8 channels each with 48 kHz)
16 channels @32kHz, 44.1kHz, 48kHz
16 channels @64kHz, 88.2kHz, 96kHz
8 channels @128kHz, 176.4kHz, 192kHz (SMUX4 – only with installed MADI MX option)
Latency: 2 samples

MIDI I/O

2 x DIN5 connector for remote control of the unit
Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)

Wordclock I/O

BNC: 1 x input, 1 x output
75 Ohm Termination switchable for input

Power Supply

12V, 3A
1 x input jack with screw lock.
Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
Internal resettable polyfuse
1 x power supply included

Additional Features

SMUX4 with 192 kHz operation (requires installed MADI option).
Delay-compensation for MADI chain (requires installed MADI option).
MIDI over MADI Preset Management (requires installed MADI option)

Internal Clock

TCXO (temp. compensated oscillator) with high accuracy.
Initial accuracy: +/-1.5ppm
Over temperature range: +/-2.5ppm
Aging: +/-1ppm

PLL

Digitally controlled PLL / Jitter reduction system
Output jitter: 50ps … 100ps typ.

LCD Displays

2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
One Key Control provides an easy control of all functions.
Multi language help pages guides available (No need to study the manual.)

Dimensions
